CIRCUITO CON LA PLACA 1.0

                                  PRACTICA 4.0 CIRCUITOS

    En esta práctica vamos a finalizar el proyecto de principio del trimestre. Vamos a solucionar los errores que se presentaron en la última práctica, ya hemos conseguido que los leds se enciendan de día si no que ha medida que va oscureciendo se van encendiendo progresivamente.

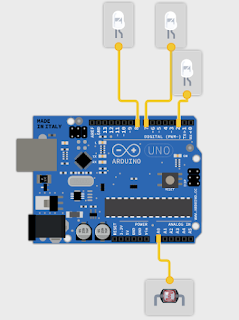

La imagen de arriba se puede observar el circuito en fritzing (que es una aplicación con la que si no dispones una placa arduino puedes hacer simulaciones con ella) vamos a emplear la aplicación para hacer un "boceto" de lo que tenemos que hacer y después pasarlo a la placa de verdad.

¿COMO FUNCIONA?: El funcionamiento de la placa es muy sencillo, hemos cogido tres leds con sus resistencias de 220ohmnios y las hemos llevado hasta los pines 2, 7 y 8 ademas hemos cogido una LDR y su correspondiente resistencia que el la de 10Kohmnios, a la cual hemos cogido y hemos llevado un cable a 5V otra a GND (toma de tierra) y otra a A0.

Os dejo un vídeo para que lo veáis en funcionamiento



En el vídeo se puede observar que ha medida que le damos sombra al  LDR (el sensor de luz) los leds

se van encendiendo progresivamente, por fin ya hemos conseguido que los leds estén apagados de día y se enciendan de noche.

Una idea que he tenido ha sido que este mismo circuito se podría utilizar como un reloj, los valores con los que habrían que utilizar serían bastante grandes pero creo que se podría valer.

 COMPONENTES:

3 leds (de tu color favorito)

3 resistencias de 220 ohmnios .

1 sensor de luz LDR.

1 resistencia de 10k ohmnios.

1 placa arduino genuino uno y su cable para enchufarlo al puerto de tu ordenador.

1 placa de pruebas.

cables que entren en los pines de la placa de pruebas y en los pines de arduino.

PROGRAMACIÓN:

Para la programación la hemos realizado en bitbloq ( nosotros hemos utilizado bitbloq ya que no sabemos hacer códigos si tu sabes no es necesario que lo utilices).



Lo primero que vamos ha realizar para sacar el código es declara una variable a la que la vamos a llamar (LUZ)

Una vez la hayamos declarado la variable, vamos ha proceder a realizar el bloque con el que vamos a poder conseguir el código.

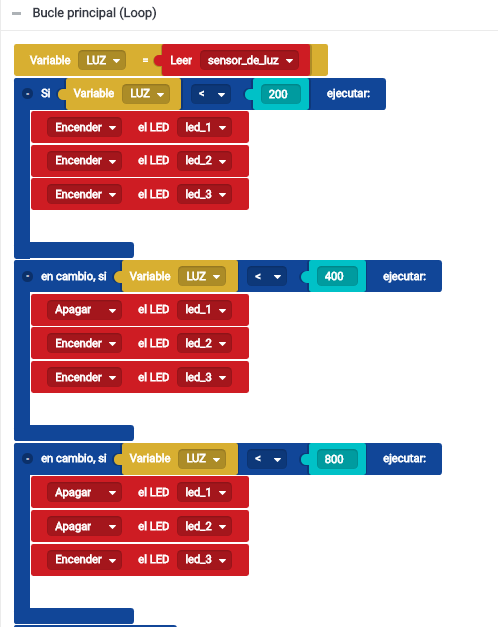

Por si no entiendes mucho de tecnología te voy a explicar lo que significa cada cosa, los primeros tres bloques quieren decir que si la variable LUZ es menor a 200 como  pone en el primer bloque hace que se enciendan los tres leds ,

en el segundo pone que si la variable LUZ es menor a 400 se apaga un led y el resto se queda encendido,

y en el tercero pone que si la variable LUZ es menor a 800 se apaguen dos leds y solo uno se quede encendido.

En este último bloque lo que quiere representar es que si la variable LUZ es mayor que 800 que se apaguen los tres leds y ademas que espere un segundo esto sirve para que la  variable nos de datos de cuanta luz esta recibiendo

Gracias al bloque he hemos hecho antes nos ha dado este código que subiéndolo a la aplicación de arduino nos funcionaria el circuito.

Es muy importante que le añadamos lo que esta subrayado en amarillo ya que gracias a esto nos dará unos valores que podremos ajustar al código para que nos funcione el circuito como en el vídeo.

Estos son los valores de los que os hablaba y que mediante ellos puedes ajustarlo para que os funcione correctamente.
